Giới thiệu: Khi thiết kế hệ thống mạng thường thường gặp nhưng yêu cầu rẻ mà ngon, hệ thống phải có tính dự phòng nhưng chi phí rẻ nhất, hiệu quả nhất. Bài lab này sẽ đáp ứng yêu cầu đó.

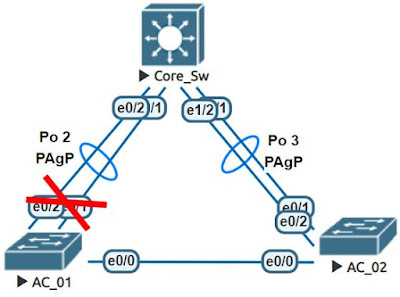

Sơ đồ bài lab:
Các kiến thức: EtherChannel, Spanning, Trunking, Vlan, VTP, SVI, DHCP, NAT, static route, OSPF, IP SLA, Track
1. Yêu cầu cấu hình ban đầu
1a. Cấu hình EtherChannel theo yêu cầu hình sơ đồ lab; Po2 và Po3 mode trunk; Cấu hình đường trunk giứa switch AC_01 và AC_02
1b. Cấu hình VTP và Tạo VLAN:
2. Cấu hình theo yêu cầu:
Cấu hình:
Server_Sw:
Core_Sw:
AC_01:
AC_02:
Cổng Et0/0 và Et0/1 đang trong group channel 1, protocol là LACP và đang trong trạng thái Active
Tương tự trên Core_Sw các cổng trong port-channel 1 cũng đang Active với protocol là LACP
Tương tự AC_01 và Core_Sw đã thiết lập được port channel 2 theo yêu cầu đề bài.
Đã có 3 port-etherchannel đã được thiết lập trên Core_Sw theo đúng yêu cầu đặt ra.
Port-EtherChannel Po2 và Po3 đã thiết lập đường trunk với AC_01 và AC_02.
AC_01, AC_02:
Kiểm tra
Switch AC_01 và AC_02 đã thiết lập trunking với nhau
- Cấu hình VTP:
+ Core_Sw: mode server
+ AC_01, AC_02: mode client
- Tạo các VLAN từ 99 đến 103 trên Core_Sw, kiểm tra đảm bảo các vlan vừa tạo phải lang truyền xuống switch AC_01, AC_02.
- Chuyển AC_02 về mode transparent
- Tạo Vlan 200 trên Core_Sw
1c. Gán các interface vào các VLAN tương ứng như sơ đồ
1d. Đặt IP và trỏ route theo bảng quy hoạch IP
2. Cấu hình theo yêu cầu:
2a. DHCP_Server: cấu hình các pool để cấp DHCP cho VLAN 101, VLAN 102, VLAN 103
2b. Core_Sw: làm DHCP relay agent, định tuyến đảm bảo các PC, server có thể giao tiếp được với nhau sử dụng Switch Layer 3
3. Cấu hình đảm bảo Server Zone, Web server (vùng DMZ) và tất cả các PCs của các vlan có thể truy cập internet thông qua: (1) default gateway là các IP của SVI, (2) IP của firewall 192.168.98.254, (3) IP của R1 200.2.21.1.
4. Chạy OSPF trên Core_Sw, DMZ_Router, Firewall đảm bảo:
4a. Server Zone và vlan 100-103 muốn truy cập vào Web_server bắt phải thông qua Firewall theo đúng thứ tự: (1) Default gateway là các SVI trên Core_Sw, (2) Firewall IP 192.168.98.254, (3) DMZ Router IP 192.168.99.252, (4) Web_Server.
4b. Web_Server truy cập đến Server Zone và vlan 100-103 theo thứ tự: (1) default gateway IP 192.168.97.254, (2) Firewall IP 192.168.99.254, (3) Core_Sw IP 192.168.98.253, (4) đến host cần đến
4c. Kiểm tra đảm bảo Web Server truy cập internet theo đúng thứ tự: (1) default gateway IP 192.168.97.254, (2) IP của Core_Sw 192.168.99.253, (3) IP của firewall 192.168.98.254, (4) IP của R1 200.2.21.1.
4d. Kiểm tra đảm bảo rằng Web server, Server Zone, Vlan 101-103 có thể giao tiếp được với nhau khi firewall down.
5. Cấu hình rapid spanning tree và hiệu chỉnh sao cho:
5a. Core_Sw là root bridge cho tất cả các vlan
5b. AC_02 là backup root cho các Vlan 101, vlan 103; cấu hình port past cho các cổng Et1/1-2, Et0/3 của AC_02; tinh chỉnh trên AC_01 để port Po2 là port block cho vlan 101, 103
5c. AC_01 là backup root cho các Vlan 102; cấu hình port past cho các cổng Et1/1-3 của AC_01; tinh chỉnh trên AC_02 để port Po2 là port block cho vlan 102
6. Cấu hình đảm bảo khi firewall chết tất PCs trong vùng LAN và vùng DMZ vẫn có thể truy cập được internet
2b. Core_Sw: làm DHCP relay agent, định tuyến đảm bảo các PC, server có thể giao tiếp được với nhau sử dụng Switch Layer 3
3. Cấu hình đảm bảo Server Zone, Web server (vùng DMZ) và tất cả các PCs của các vlan có thể truy cập internet thông qua: (1) default gateway là các IP của SVI, (2) IP của firewall 192.168.98.254, (3) IP của R1 200.2.21.1.
4. Chạy OSPF trên Core_Sw, DMZ_Router, Firewall đảm bảo:
4a. Server Zone và vlan 100-103 muốn truy cập vào Web_server bắt phải thông qua Firewall theo đúng thứ tự: (1) Default gateway là các SVI trên Core_Sw, (2) Firewall IP 192.168.98.254, (3) DMZ Router IP 192.168.99.252, (4) Web_Server.
4b. Web_Server truy cập đến Server Zone và vlan 100-103 theo thứ tự: (1) default gateway IP 192.168.97.254, (2) Firewall IP 192.168.99.254, (3) Core_Sw IP 192.168.98.253, (4) đến host cần đến
4c. Kiểm tra đảm bảo Web Server truy cập internet theo đúng thứ tự: (1) default gateway IP 192.168.97.254, (2) IP của Core_Sw 192.168.99.253, (3) IP của firewall 192.168.98.254, (4) IP của R1 200.2.21.1.
4d. Kiểm tra đảm bảo rằng Web server, Server Zone, Vlan 101-103 có thể giao tiếp được với nhau khi firewall down.
5. Cấu hình rapid spanning tree và hiệu chỉnh sao cho:
5a. Core_Sw là root bridge cho tất cả các vlan
5b. AC_02 là backup root cho các Vlan 101, vlan 103; cấu hình port past cho các cổng Et1/1-2, Et0/3 của AC_02; tinh chỉnh trên AC_01 để port Po2 là port block cho vlan 101, 103
5c. AC_01 là backup root cho các Vlan 102; cấu hình port past cho các cổng Et1/1-3 của AC_01; tinh chỉnh trên AC_02 để port Po2 là port block cho vlan 102
6. Cấu hình đảm bảo khi firewall chết tất PCs trong vùng LAN và vùng DMZ vẫn có thể truy cập được internet
Cấu hình:
1. Yêu cầu cấu hình ban đầu
1a. Cấu hình EtherChannel theo yêu cầu hình sơ đồ lab; Po2 và Po3 mode trunk; Cấu hình đường trunk giứa switch AC_01 và AC_02
- Cấu hình:
Server_Sw:
interface range Ethernet0/0-1
shutdown
channel-protocol lacp
channel-group 1 mode active
no shutdown
Core_Sw:
interface range Ethernet0/3, Ethernet1/3
shutdown
channel-protocol lacp
channel-group 1 mode active
no shutdown
exit
!
interface range Ethernet0/1-2
shutdown
channel-protocol pagp
channel-group 2 mode desirable
no shutdown
exit
interface Port-channel2
switchport trunk encapsulation dot1q
switchport mode trunk
exit
!
interface range Ethernet1/1-2
shutdown
channel-protocol pagp
channel-group 3 mode desirable
no shutdown
exit
interface Port-channel3
switchport trunk encapsulation dot1q
switchport mode trunk
end
write
AC_01:
interface range Ethernet0/1-2
shutdown
channel-protocol pagp
channel-group 2 mode desirable
no shutdown
exit
!
interface Port-channel2
switchport trunk encapsulation dot1q
switchport mode trunk
end
write
AC_02:
interface range Ethernet0/1-2
shutdown
channel-protocol pagp
channel-group 3 mode desirable
no shutdown
exit
!
interface Port-channel3
switchport trunk encapsulation dot1q
switchport mode trunk
end
- Kiểm tra:
Server_Sw#show etherchannel summaryFlags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
1 Po1(SU) LACP Et0/0(P) Et0/1(P)
Server_Sw#show etherchannel 1 port-channelPort-channels in the group:
---------------------------
Port-channel: Po1 (Primary Aggregator)
------------
Age of the Port-channel = 0d:18h:40m:32s
Logical slot/port = 16/0 Number of ports = 2
HotStandBy port = null
Port state = Port-channel Ag-Inuse
Protocol = LACP
Port security = Disabled
Ports in the Port-channel:
Index Load Port EC state No of bits
------+------+------+------------------+-----------
0 00 Et0/0 Active 0
0 00 Et0/1 Active 0
Core_sw#show etherchannel 1 port-channelPort-channels in the group:
---------------------------
Port-channel: Po1 (Primary Aggregator)
------------
Age of the Port-channel = 0d:02h:51m:21s
Logical slot/port = 16/0 Number of ports = 2
HotStandBy port = null
Port state = Port-channel Ag-Inuse
Protocol = LACP
Port security = Disabled
Ports in the Port-channel:
Index Load Port EC state No of bits
------+------+------+------------------+-----------
0 00 Et0/3 Active 0
0 00 Et1/3 Active 0
Time since last port bundled: 0d:02h:45m:08s Et1/3
Tương tự trên Core_Sw các cổng trong port-channel 1 cũng đang Active với protocol là LACP
AC_01#show etherchannel summaryFlags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
2 Po2(SU) PAgP Et0/1(P) Et0/2(P)
Core_sw#show etherchannel 2 port-channelPort-channels in the group:
---------------------------
Port-channel: Po2
------------
Age of the Port-channel = 0d:02h:43m:24s
Logical slot/port = 16/1 Number of ports = 2
GC = 0x00020001 HotStandBy port = null
Port state = Port-channel Ag-Inuse
Protocol = PAgP
Port security = Disabled
Ports in the Port-channel:
Index Load Port EC state No of bits
------+------+------+------------------+-----------
0 00 Et0/1 Desirable-Sl 0
0 00 Et0/2 Desirable-Sl 0
Time since last port bundled: 0d:02h:41m:14s Et0/1
Time since last port Un-bundled: 0d:02h:41m:20s Et0/2
Tương tự AC_01 và Core_Sw đã thiết lập được port channel 2 theo yêu cầu đề bài.
AC_02#show etherchannel summaryFlags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
3 Po3(SU) PAgP Et0/1(P) Et0/2(P)
Core_sw#show etherchannel 3 port-channelPort-channels in the group:
---------------------------
Port-channel: Po3
------------
Age of the Port-channel = 0d:02h:38m:41s
Logical slot/port = 16/2 Number of ports = 2
GC = 0x00030001 HotStandBy port = null
Port state = Port-channel Ag-Inuse
Protocol = PAgP
Port security = Disabled
Ports in the Port-channel:
Index Load Port EC state No of bits
------+------+------+------------------+-----------
0 00 Et1/1 Desirable-Sl 0
0 00 Et1/2 Desirable-Sl 0
Time since last port bundled: 0d:00h:18m:54s Et1/2
Time since last port Un-bundled: 0d:00h:36m:46s Et1/1
Tương tự AC_02 và Core_Sw đã thiết lập được port channel 3 thành công
Core_sw#show etherchannel summaryFlags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use N - not in use, no aggregation
f - failed to allocate aggregator
M - not in use, minimum links not met
m - not in use, port not aggregated due to minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
A - formed by Auto LAG
Number of channel-groups in use: 3
Number of aggregators: 3
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
1 Po1(SU) LACP Et0/3(P) Et1/3(P)
2 Po2(SU) PAgP Et0/1(P) Et0/2(P)
3 Po3(SU) PAgP Et1/1(P) Et1/2(P)
Đã có 3 port-etherchannel đã được thiết lập trên Core_Sw theo đúng yêu cầu đặt ra.
AC_01#show interfaces trunkPort Mode Encapsulation Status Native vlan
Po2 on 802.1q trunking 1
AC_02#show interfaces trunkPort Mode Encapsulation Status Native vlan
Po3 on 802.1q trunking 1
Core_sw# show interfaces trunkPort Mode Encapsulation Status Native vlan
Po2 on 802.1q trunking 1
Po3 on 802.1q trunking 1
Port-EtherChannel Po2 và Po3 đã thiết lập đường trunk với AC_01 và AC_02.
* Cấu hình đường trunk giứa switch AC_01 và AC_02
AC_01, AC_02:
interface Ethernet0/0
switchport trunk encapsulation dot1q
switchport mode trunk
end
Kiểm tra
AC_01#show interfaces trunkPort Mode Encapsulation Status Native vlan
Et0/0 on 802.1q trunking 1
Po2 on 802.1q trunking 1
AC_02#show interfaces trunkPort Mode Encapsulation Status Native vlan
Et0/0 on 802.1q trunking 1
Po3 on 802.1q trunking 1
Switch AC_01 và AC_02 đã thiết lập trunking với nhau
1b. Cấu hình VTP và Tạo VLAN:
Kiểm tra
Core_Sw:
Kiểm tra:
Vlan 200 đã lang truyền đến AC_01 vì hiện tại AC_01 đang ở mode client
Trên AC_02 không có vlan 200, vì AC_02 đang ở mode transparent. Nếu Switch đang ở mode transparent chỉ được phép thêm sửa xóa các vlan chỉ có tác dụng trên local switch mà thôi, và nó sẽ không ảnh hưởng thông tin vlan của các switch khác trong cùng domain.
- Cấu hình VTP:
+ Core_Sw: mode server
+ AC_01, AC_02: mode client
Core_Sw:
vtp domain khanhvc
vtp password cisco
vtp version 2
vtp mode server
vtp pruning
AC_01, CA_02:
vtp domain khanhvc
vtp password cisco
vtp version 2
vtp mode client
Kiểm tra
Core_sw#show vtp statusVTP Version capable : 1 to 3
VTP version running : 2
VTP Domain Name : khanhvc
VTP Pruning Mode : Enabled
VTP Traps Generation : Disabled
Device ID : aabb.cc80.4000
Configuration last modified by 0.0.0.0 at 10-30-19 06:15:18
Local updater ID is 0.0.0.0 (no valid interface found)
Feature VLAN:
--------------
VTP Operating Mode : Server
Maximum VLANs supported locally : 1005
Core_sw#show vtp passwordVTP Password: cisco
Kiểm tra các thông tin vừa cấu hình trên trên Core_Sw đã đúng yêu cầu
AC_01#show vtp statusVTP Version capable : 1 to 3
VTP version running : 2
VTP Domain Name : khanhvc
VTP Pruning Mode : Enabled
VTP Traps Generation : Disabled
Device ID : aabb.cc00.1000
Configuration last modified by 0.0.0.0 at 10-30-19 06:15:18
Feature VLAN:
--------------
VTP Operating Mode : Client
Maximum VLANs supported locally : 1005
AC_02#show vtp statusVTP Version capable : 1 to 3
VTP version running : 2
VTP Domain Name : khanhvc
VTP Pruning Mode : Enabled
VTP Traps Generation : Disabled
Device ID : aabb.cc00.2000
Configuration last modified by 0.0.0.0 at 10-30-19 06:15:18
Feature VLAN:
--------------
VTP Operating Mode : Client
Maximum VLANs supported locally : 1005
Đối với các vtp client chúng ta không cần cấu hình Pruning và nó sẽ tự động Enable khi server đã cấu hình Pruning Enable
- Tạo các VLAN từ 99 đến 103 trên Core_Sw, kiểm tra đảm bảo các vlan vừa tạo phải lang truyền xuống switch AC_01, AC_02.
Core_Sw:
vlan 99
name ===DMZ Zone===
vlan 100
name ===Server Zone===
vlan 101
name ===IT_Dept.===
vlan 102
name ===Acc_Dept.===
vlan 103
name ===HR_Dept.===
end
write
AC_01#show vlanVLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Et0/0, Et0/3, Et1/0, Et1/1
Et1/2, Et1/3
99 ===DMZ Zone=== active
100 ===Server Zone=== active
101 ===IT_Dept.=== active
102 ===Acc_Dept.=== active
103 ===HR_Dept.=== active
1002 fddi-default act/unsup
1003 trcrf-default act/unsup
1004 fddinet-default act/unsup
1005 trbrf-default act/unsup
AC_02#show vlanVLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Et0/0, Et0/3, Et1/0, Et1/1
Et1/2, Et1/3
99 ===DMZ Zone=== active
100 ===Server Zone=== active
101 ===IT_Dept.=== active
102 ===Acc_Dept.=== active
103 ===HR_Dept.=== active
1002 fddi-default act/unsup
1003 trcrf-default act/unsup
1004 fddinet-default act/unsup
1005 trbrf-default act/unsup
Các vlan vừa tạo trên Core_Sw đã lang truyền đến AC_01 và AC_02 nhờ vtp có cùng thông tin với Core_Sw
- Chuyển AC_02 về mode transparent
vtp mode transparent
- Tạo Vlan 200 trên Core_Sw
Core_Sw:
vlan 200
name ===WAN Zone===
exit
Kiểm tra:
AC_01# show vlan briefVLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Et0/0, Et0/3, Et1/0, Et1/1
Et1/2, Et1/3
99 ===DMZ Zone=== active
100 ===Server Zone=== active
101 ===IT_Dept.=== active
102 ===Acc_Dept.=== active
103 ===HR_Dept.=== active
200 ===WAN Zone=== active
1002 fddi-default act/unsup
1003 trcrf-default act/unsup
1004 fddinet-default act/unsup
Vlan 200 đã lang truyền đến AC_01 vì hiện tại AC_01 đang ở mode client
AC_02#show vlan briefVLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Et0/0, Et0/3, Et1/0, Et1/1
Et1/2, Et1/3
99 ===DMZ Zone=== active
100 ===Server Zone=== active
101 ===IT_Dept.=== active
102 ===Acc_Dept.=== active
103 ===HR_Dept.=== active
1002 fddi-default act/unsup
1003 trcrf-default act/unsup
1004 fddinet-default act/unsup
1005 trbrf-default act/unsup
Trên AC_02 không có vlan 200, vì AC_02 đang ở mode transparent. Nếu Switch đang ở mode transparent chỉ được phép thêm sửa xóa các vlan chỉ có tác dụng trên local switch mà thôi, và nó sẽ không ảnh hưởng thông tin vlan của các switch khác trong cùng domain.
1c. Gán các interface vào các VLAN tương ứng như sơ đồ:
Giải thích vì sao lại đấu nối kỳ cục thế:
- Vlan 200: tận dụng các port còn trống trên Core_Sw chưa dùng và có đến 6 IP cần dùng nhưng hiện tại mới dùng 2 con, nếu có thiết bị nào cần dùng IP public không NAT ta chỉ gắng chúng vào port còn trống trên Core_Sw và gán port đó vào vlan 200 là được.
- Vlan 99: Thường là vùng DMZ sẽ nối trực tiếp vào firewall nhưng nếu firewall down thì các IP trong LAN không trể truy cập vào được vùng này, nếu muốn vùng LAN truy cập vào thì phải đấu nối vào core rồi cấu hình các kiểu. Vì yêu cầu đặt ra chi phí thấp nhất có thể nên tận dụng port trống trên Core_Sw, kết hợp routing để giải quyết yêu cầu
- DMZ_Router: ta có thể dùng switch layer 3 cho router (lab dùng router để các bạn dể hình dung)
Sơ đồ layer 3
Cấu hình
Kiểm tra:
Kiểm tra trên Core_Sw, AC_01, AC_02 thì các port đã gán đúng theo yêu cầu đặt ra.
1d. Đặt IP và trỏ route theo bảng quy hoạch IP
Core_Sw:
interface range ethernet 0/0, ethernet 2/3
switchport mode access
switchport access vlan 200
exit
!
interface range ethernet 2/1, ethernet 1/0
switchport mode access
switchport access vlan 99
exit
!
interface Po 1
switchport mode access
switchport access vlan 100
end
AC_01:
interface range ethernet 1/1-2
switchport mode access
switchport access vlan 102
exit
!
interface ethernet 1/3
switchport mode access
switchport access vlan 103
end
AC_02:
interface ethernet 1/1
switchport mode access
switchport access vlan 103
exit
!
interface ethernet 1/2
switchport mode access
switchport access vlan 102
exit
!
interface ethernet 0/3
switchport mode access
switchport access vlan 101
end
Core_sw#show vlan briefVLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Et2/0, Et2/2
99 ===DMZ Zone=== active Et1/0, Et2/1
100 ===Server Zone=== active Po1
101 ===IT_Dept.=== active
102 ===Acc_Dept.=== active
103 ===HR_Dept.=== active
200 ===WAN Zone=== active Et0/0, Et2/3
AC_01#show vlan briefVLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Et0/3, Et1/0
99 ===DMZ Zone=== active
100 ===Server Zone=== active
101 ===IT_Dept.=== active
102 ===Acc_Dept.=== active Et1/1, Et1/2
103 ===HR_Dept.=== active Et1/3
200 ===WAN Zone=== active
AC_02#show vlan briefVLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Et1/0, Et1/3
99 ===DMZ Zone=== active
100 ===Server Zone=== active
101 ===IT_Dept.=== active Et0/3
102 ===Acc_Dept.=== active Et1/2
103 ===HR_Dept.=== active Et1/1
Kiểm tra trên Core_Sw, AC_01, AC_02 thì các port đã gán đúng theo yêu cầu đặt ra.
1d. Đặt IP và trỏ route theo bảng quy hoạch IP
Bảng quy hoạch IP
ISP:
R1:
Core_Sw:
Chúng ta không đặt IP cho vlan 200 vì không muốn vlan 200 tham gia vào route của các SVI trên Core switch.
DMZ_Router:
WEB_Server:
ACC_Server:
HR_Server:
DHCP_Server:
Core_Sw:
Cấu hình DHCP relay trỏ về DHCP server có ip 192.168.100.1, và đảm bảo rằng các máy có thể xin được DHCP thì cần phải cấu hình thêm ip routing để các ip khác lớp mạng có thể giao tiếp được với nhau qua switch layer 3.
Các PC ở các vlan đã nhận được ip từ DHCP server
Kiểm tra trên DHCP server đã có các thông của dhcp client
Ví dụ đứng từ vlan 103 ta có thể ping đến tất cả các vlan còn lại.
3. Cấu hình đảm bảo Server Zone, Web server (vùng DMZ) và tất cả các PCs của các vlan có thể truy cập internet thông qua: (1) default gateway là các IP của SVI, (2) IP của firewall 192.168.98.254, (3) IP của R1 200.2.21.1.
Giải thích trước khi cấu hình:
Trong mô hình này giữa R1 và Firewall có thể có nhiều cách để cấu hình để cho các thiết bị bên dưới có thể truy cập được internet ví dụ như:
+ Nat Overload trên R1
+ Nat Overload trên Firewall
+ Nat Overload trên R1 và Firewall (NAT 2 lần)
Và tạo thêm route tương ứng, tuy nhiên trong bài này chúng ta chọn NAT Overload trên Firewall. NAT trên firewall có nhiều linh động hơn so với router. Sẽ có bài nói về chuyền đề về firewall chúng ta sẽ tìm hiểu kỹ hơn.
Firewall:
Để đảm bảo firewall có thể đến được các IP bên dưới chúng ta phải cấu hình thêm route và trỏ next-hop về Core_Sw "ip route 192.168.0.0 255.255.0.0 192.168.98.253"
Core_Sw:
Đảm bảo Core_Sw biết đường đi đến Web_Server, trong trường hợp này phải có route này thì Web_Server mới có thể truy cập internet được.
Kiểm tra:
Các máy bên dưới có thể truy cập internet thành công
Qua kết quả traceroute ta thấy các thiết bị bên dưới đã kết nối internet đúng theo thứ tự yêu cầu đặt ra.
4. Chạy OSPF trên Core_Sw, DMZ_Router, Firewall đảm bảo:
4a. Server Zone và vlan 100-103 muốn truy cập vào Web_server bắt phải thông qua Firewall theo đúng thứ tự: (1) Default gateway là các SVI trên Core_Sw, (2) Firewall IP 192.168.98.254, (3) DMZ Router IP 192.168.99.252, (4) Web_Server.
Kiểm tra trước khi cấu hình
Next-hop thứ 2 hiện tại trong kết quả tracert đang trỏ về IP 192.168.99.252 chưa đúng với yêu cầu
Next-hop thứ 2 đúng phải là 192.168.99.254
Phân tích: Để chọn đường đi từ vlan 100-103 đến Web_server ta có thể tính bằng tổng metric(cost) theo hướng ngược lại từ web_server đến các vlan theo nguyên tắt vào cộng ra không cộng, và sẽ có 2 hướng đi với 2 giá trị tương ứng:
* Et0/1 của DMZ router + Et0/1 của Firewall + Et2/2 của Core_Sw = 10 + 10 + 10 = 30 (I)
* Et0/1 của DMZ router + Vlan 99 trên Core_Sw = 10 + 1 = 11 (II)
Ta thấy tổng path-cost theo hướng (II) = 11 tốt hơn theo hướng (I) nên chắc chắn hướng đi hiện tại sẽ chọn là hướng (II)
Kết quả bảng route hiện tại để đến Web_server 192.168.97.1 bắt buột phải đi qua vlan 99 và next-hop 192.168.99.252 theo phân tích trên.
Để hiệu chỉnh đường đi của ospf có nhiều cách, trong trường hợp này ta hiệu chỉnh cost sao cho tổng path cost đến web_server đi qua cổng Ethernet 2/2 phải tốt hơn tổng path cost đi qua vlan 99 và cụ thể là: Et0/1 của DMZ router + Vlan 99 trên Core_Sw phải lớn hơn 30 (30 là kết quả phân tích theo hướng (I)) là được.
Core_Sw:
Chỉnh cost của ospf trên vlan 99 = 21. Và theo cách phân tích trên tổng path-cost = 30 - theo hướng (I) sẽ được chọn vì sau khi hiệu chỉnh cost trên cổng vlan 99 tổng path-cost theo hướng (II) 10 + 21 = 31 > 30.
Sau khi điều chỉnh cost, route đến Web_server đã đi qua Ethernet2/2, đúng như lập luận ở trên
4b. Web_Server truy cập đến Server Zone và vlan 100-103 theo thứ tự: (1) default gateway IP 192.168.97.254, (2) Firewall IP 192.168.99.254, (3) Core_Sw IP 192.168.98.253, (4) đến host cần đến
Giải thích trước khi cấu hình: Nếu chọn đường đi theo tổng path-cost trong ospf tương tự như lập luận ở câu 4a ta có:
* cost của vlan 100 trên Core_Sw + cost Et0/2 trên Firewall + cost E0/t của DMZ_Router = 1 + 10 + 10 =21 (III)
* cost của vlan 100 trên Core_Sw + cost E0/t của DMZ_Router = 1 + 10 = 11 (IV)
Ta thấy (IV) sẽ luôn được chọn.
Nêu với yêu cầu của bài này chúng ta sẽ không chọn cách chọn hướng đi bằng metric/cost.
Route trên DMZ_Router hiện tại học được các lớp mạng của vlan 100-103 thông qua OSPF có AD =110. Để đơn giản trên DMZ_Router ta tạo thêm Static route với AD <110 lúc này hướng đi đến các vlan 100-103 chắc chắn sẽ được chọn và hiển thị trong bảng routing vì AD < 110.
DMZ_Router:
Bây giờ đường đi đến vlan 100 sẽ thông qua gateway 192.168.99.254
Đã đáp ứng đúng yêu cầu đặt ra.
Tương tự ta cấu hình cho vlan 101-103
DMZ_Router:
Tương tự với lập luận với vlan 100, yêu cầu 4b đã được giải quyết
4c. Kiểm tra đảm bảo Web Server truy cập internet theo đúng thứ tự: (1) default gateway IP 192.168.97.254, (2) IP của Core_Sw 192.168.99.253, (3) IP của firewall 192.168.98.254, (4) IP của R1 200.2.21.1.
4d. Kiểm tra đảm bảo rằng Web server, Server Zone, Vlan 101-103 có thể giao tiếp được với nhau khi firewall down.
Hiện tại trên DMZ_Router học được router đến vlan 100-103 từ OSPF và Static route, vì AD của static route trong trường hợp này = 100 tốt hơn AD của OSPF nên đường đi đến các vlan 100-103 sẽ chọn qua hướng 192.168.99.254.
Trong trường hợp này ta dùng kỹ thuật TRACK + IP SLA để kiểm tra rằng: nếu không đến được IP 192.168.99.254 thì xóa route static ra khỏi bảng route, lúc này DMZ_Router chỉ còn route học được thông qua OSPF nên bảng route sẽ hiển thị trong bảng route và next-hop sẽ đi qua là 192.168.99.253.
Noted: Cấu hình ip sla tùy từng version của OS mà có cách cấu hình khác nhau đôi chút.
Xóa Static route có AD =100 thay bằng static route có AD = 50 kết hợp với kỹ thuật track để kiểm tra IP 192.168.99.254 có online không và thực hiện điều chỉnh bảng route cho phù hợp.
Firewall:
Thử shutdown interface Et0/1 của Fw để kiểm tra
Thông báo trên DMZ_Router trạng thái của SLA đã down
Bây giờ bảng route hiện tại đến các vlan 100-103 là học được từ OSPF và thông qua IP 192.168.99.253
Kết quả tracert cho thấy đã từ web_server đi đến vlan 100 không còn qua firewall nữa
Và từ vlan 100 đến web_server cũng không còn đi qua firewall nữa.
Các bạn tự kiểm tra các vlan còn lại.
5. Cấu hình rapid spanning tree và hiệu chỉnh sao cho:
5a. Core_Sw là root bridge cho tất cả các vlan
Cấu hình:
bài lab này chọn cách cấu hình thay đổi và điền priority trực tiếp 1 số cụ thể, tuy nhiên vẫn có cách khác để cấu hình 1 switch làm root bridge ví dụ: spanning-tree vlan 1-4094 root primary
Kiểm tra:
Số 4197 = 4096 + VLAN ID = 4096 + 101 = 4179
Kết quả cho thấy Core_Sw là root của các vlan như đề bài yêu cầu.
Trong bài lab này, cấu hình đến đây là spanning tree block các port đã tối ưu rồi chỉ cần cấu hình spanning port past cho các cổng đấu nối đến host nữa là đạt, tuy nhiên chúng ta nên tham khảo thêm câu 5b và 5c để biết cách tinh chỉnh để spanning block đúng cổng mà chúng ta chỉ định.
5b. AC_02 là backup root cho các Vlan 101, vlan 103; cấu hình port past cho các cổng Et1/1-2, Et0/3 của AC_02; tinh chỉnh trên AC_01 để port Po2 là port block cho vlan 101, 103
Yêu cầu này có nghĩa là nếu trên switch AC_01 bất kỳ host nào thuộc vlan 101 và vlan 103 muốn truy cập đến IP thuộc lớp mạng khác thì: (1) xuất phát từ AC_01, (2) phải đi qua switch AC_02, (3) đến Core_Sw, (4)...đến đích mong muốn.
Trong bài lab này ta phải cấu hình sao cho cổng Po2 trên switch AC_01 phải là port block.
Kiểm tra trước khi cấu hình:
Trên switch AC_01 cổng Po2 hiện đang ở trạng thái forward.
Trên switch AC_02 cổng Et0/0 đang ở trạng thái block.
Có nhiều cách để điều chỉnh để port chuyển sang trạng thái block. Trong trường hợp này ta chọn là cách điều chỉnh cost trên cổng.
Lý giải tại sao trong vlan 101 port block trên cổng Et0/0 của switch AC_02 như sau:
Tổng path cost của (b) tốt hơn (a) nên Po2 trên AC_01 không bị block. Để port block là Po2 trên switch AC_01 thì ta phải tính làm sao tổng path cost của nó phải lớn hơn kết quả (a) 156 là được.
Lý thuyết spanning tree tại đây
Cấu hình:
AC_02:
Cấu hình AC_02 là backup root bằng điều chỉnh priority, cũng có thể thay băng câu lệnh spanning-tree vlan <vlan id> root secondary
AC_01:
Điều chỉnh cost trên trên cổng Po2 là 157 là đủ cho các vlan 101, vlan 103
Kiểm tra:
Cổng Po2 trên AC_01 đã block đúng yêu cầu đặt ra.
5c. AC_01 là backup root cho các Vlan 102; cấu hình port past cho các cổng Et1/1-3 của AC_01; tinh chỉnh trên AC_02 để port Po2 là port block cho vlan 102
Tương tự câu 5b với vlan 102 ta điều chỉnh cost sao cho cổng Po3 trên AC_02 phải ở trạng thái block
Cấu hình:
AC_01:
AC_02:
Kiểm tra:
Đã đáp ứng được yêu cầu đặt ra.
6. Cấu hình đảm bảo khi firewall chết tất PCs trong vùng LAN và vùng DMZ vẫn có thể truy cập được internet
Có nhiều cách để giải quyết vấn đề này tuy nhiên trong LAB đưa ra gợi ý:
Kết luận: xong lab này chúng ta làm được:
Xong!
interface Loopback0200.2.12.0/29 là dãy ip public doanh nghiệp đã mua nhằm phục vụ cho mục đích của họ nên chúng ta phải route về router của doanh nghiệp
ip address 8.8.8.8 255.255.255.255
!
interface Ethernet0/1
no shutdown
ip address 100.2.12.1 255.255.255.252
exit
!
ip route 200.2.21.0 255.255.255.248 100.2.12.2
end
R1:
interface Ethernet0/0
no shutdown
ip address 100.2.12.2 255.255.255.252
exit
interface Ethernet0/1
no shutdown
ip address 200.2.21.1 255.255.255.248
exit
!
ip route 0.0.0.0 0.0.0.0 100.2.12.1
end
Core_Sw:
interface Vlan99
no shutdown
ip address 192.168.99.253 255.255.255.248
exit
interface Vlan100
no shutdown
ip address 192.168.100.254 255.255.255.0
exit
interface Vlan101
no shutdown
ip address 192.168.101.254 255.255.255.0
exit
interface Vlan102
no shutdown
ip address 192.168.102.254 255.255.255.0
exit
interface Vlan103
no shutdown
ip address 192.168.103.254 255.255.255.0
exit
!
interface Ethernet2/2
no switchport
no shutdown
ip address 192.168.98.253 255.255.255.248
exit
!
ip route 0.0.0.0 0.0.0.0 192.168.98.254
end
write
Chúng ta không đặt IP cho vlan 200 vì không muốn vlan 200 tham gia vào route của các SVI trên Core switch.
DMZ_Router:
interface Ethernet0/0
no shutdown
ip address 192.168.99.252 255.255.255.248
exit
interface Ethernet0/1
no shutdown
ip address 192.168.97.254 255.255.255.0
exit
!
ip route 0.0.0.0 0.0.0.0 192.168.99.253
end
WEB_Server:
interface Ethernet0/0
no shutdown
ip address 192.168.97.1 255.255.255.0
exit
!
ip route 0.0.0.0 0.0.0.0 192.168.97.254
end
ACC_Server:
interface Ethernet0/0
no shutdown
ip address 192.168.100.3 255.255.255.0
exit
!
ip route 0.0.0.0 0.0.0.0 192.168.100.254
end
HR_Server:
interface Ethernet0/0
no shutdown
ip address 192.168.100.2 255.255.255.0
exit
!
ip route 0.0.0.0 0.0.0.0 192.168.100.254
end
DHCP_Server:
interface Ethernet0/0
no shutdown
ip address 192.168.100.1 255.255.255.0
exit
!
ip route 0.0.0.0 0.0.0.0 192.168.100.254
end
2. Cấu hình theo yêu cầu:
2a. DHCP_Server: cấu hình các pool để cấp DHCP cho VLAN 101, VLAN 102, VLAN 103
DHCP Server:
2b. Core_Sw: làm DHCP relay agent, định tuyến đảm bảo các PC, server có thể giao tiếp được với nhau sử dụng Switch Layer 3
DHCP Server:
ip dhcp pool VLAN_101
network 192.168.101.0 255.255.255.0
default-router 192.168.101.254
exit
!
ip dhcp pool VLAN_102
network 192.168.102.0 255.255.255.0
default-router 192.168.102.254
exit
!
ip dhcp pool VLAN_103
network 192.168.103.0 255.255.255.0
default-router 192.168.103.254
end
2b. Core_Sw: làm DHCP relay agent, định tuyến đảm bảo các PC, server có thể giao tiếp được với nhau sử dụng Switch Layer 3
Core_Sw:
ip routing
!
interface range Vlan 101-103
ip helper-address 192.168.100.1
end
Cấu hình DHCP relay trỏ về DHCP server có ip 192.168.100.1, và đảm bảo rằng các máy có thể xin được DHCP thì cần phải cấu hình thêm ip routing để các ip khác lớp mạng có thể giao tiếp được với nhau qua switch layer 3.
Kiểm tra:
IT_01> dhcpDORA IP 192.168.101.1/24 GW 192.168.101.254
ACC_02> dhcpDORA IP 192.168.102.2/24 GW 192.168.102.254
HR_01> dhcpDORA IP 192.168.103.1/24 GW 192.168.103.254
Các PC ở các vlan đã nhận được ip từ DHCP server
DHCP_Server#show ip dhcp bindingBindings from all pools not associated with VRF:
IP address Client-ID/ Lease expiration Type
Hardware address/
User name
192.168.101.1 0100.5079.6668.11 Nov 02 2019 10:05 AM Automatic
192.168.102.2 0100.5079.6668.06 Nov 02 2019 10:05 AM Automatic
192.168.103.1 0100.5079.6668.07 Nov 02 2019 10:04 AM Automatic
Kiểm tra trên DHCP server đã có các thông của dhcp client
HR_01> ping 192.168.99.25284 bytes from 192.168.99.252 icmp_seq=1 ttl=254 time=1.744 ms
84 bytes from 192.168.99.252 icmp_seq=2 ttl=254 time=2.078 ms
84 bytes from 192.168.99.252 icmp_seq=3 ttl=254 time=1.440 ms
84 bytes from 192.168.99.252 icmp_seq=4 ttl=254 time=2.419 ms
84 bytes from 192.168.99.252 icmp_seq=5 ttl=254 time=3.582 ms
HR_01> ping 192.168.100.184 bytes from 192.168.100.1 icmp_seq=1 ttl=254 time=2.141 ms
84 bytes from 192.168.100.1 icmp_seq=2 ttl=254 time=2.532 ms
84 bytes from 192.168.100.1 icmp_seq=3 ttl=254 time=2.225 ms
84 bytes from 192.168.100.1 icmp_seq=4 ttl=254 time=2.129 ms
84 bytes from 192.168.100.1 icmp_seq=5 ttl=254 time=3.209 ms
HR_01> ping 192.168.101.184 bytes from 192.168.101.1 icmp_seq=1 ttl=63 time=5.119 ms
84 bytes from 192.168.101.1 icmp_seq=2 ttl=63 time=2.034 ms
84 bytes from 192.168.101.1 icmp_seq=3 ttl=63 time=2.131 ms
84 bytes from 192.168.101.1 icmp_seq=4 ttl=63 time=3.569 ms
84 bytes from 192.168.101.1 icmp_seq=5 ttl=63 time=3.117 ms
HR_01> ping 192.168.102.284 bytes from 192.168.102.2 icmp_seq=1 ttl=63 time=4.459 ms
84 bytes from 192.168.102.2 icmp_seq=2 ttl=63 time=2.123 ms
84 bytes from 192.168.102.2 icmp_seq=3 ttl=63 time=3.171 ms
84 bytes from 192.168.102.2 icmp_seq=4 ttl=63 time=3.347 ms
84 bytes from 192.168.102.2 icmp_seq=5 ttl=63 time=1.680 ms
Ví dụ đứng từ vlan 103 ta có thể ping đến tất cả các vlan còn lại.
3. Cấu hình đảm bảo Server Zone, Web server (vùng DMZ) và tất cả các PCs của các vlan có thể truy cập internet thông qua: (1) default gateway là các IP của SVI, (2) IP của firewall 192.168.98.254, (3) IP của R1 200.2.21.1.
Giải thích trước khi cấu hình:
Trong mô hình này giữa R1 và Firewall có thể có nhiều cách để cấu hình để cho các thiết bị bên dưới có thể truy cập được internet ví dụ như:
+ Nat Overload trên R1
+ Nat Overload trên Firewall
+ Nat Overload trên R1 và Firewall (NAT 2 lần)
Và tạo thêm route tương ứng, tuy nhiên trong bài này chúng ta chọn NAT Overload trên Firewall. NAT trên firewall có nhiều linh động hơn so với router. Sẽ có bài nói về chuyền đề về firewall chúng ta sẽ tìm hiểu kỹ hơn.
Firewall:
interface Ethernet0/3
ip address 200.2.21.2 255.255.255.248
no shutdown
exit
interface Ethernet0/2
ip address 192.168.98.254 255.255.255.248
no shutdown
exit
interface Ethernet0/1
ip address 192.168.99.254 255.255.255.248
no shutdown
exit
!
interface Ethernet0/2
ip nat inside
interface Ethernet0/3
ip nat outside
ip nat inside source list 1 interface Ethernet0/3 overload
!
access-list 1 permit any
!
ip route 0.0.0.0 0.0.0.0 200.2.21.1
ip route 192.168.0.0 255.255.0.0 192.168.98.253
end
write
Để đảm bảo firewall có thể đến được các IP bên dưới chúng ta phải cấu hình thêm route và trỏ next-hop về Core_Sw "ip route 192.168.0.0 255.255.0.0 192.168.98.253"
Core_Sw:
ip route 192.168.97.0 255.255.255.0 192.168.99.252
end
write
Đảm bảo Core_Sw biết đường đi đến Web_Server, trong trường hợp này phải có route này thì Web_Server mới có thể truy cập internet được.
Kiểm tra:
ACC_01> ping 8.8.8.884 bytes from 8.8.8.8 icmp_seq=1 ttl=252 time=3.218 ms
84 bytes from 8.8.8.8 icmp_seq=2 ttl=252 time=3.646 ms
84 bytes from 8.8.8.8 icmp_seq=3 ttl=252 time=3.534 ms
84 bytes from 8.8.8.8 icmp_seq=4 ttl=252 time=3.074 ms
84 bytes from 8.8.8.8 icmp_seq=5 ttl=252 time=3.303 ms
HR_01> ping 8.8.8.884 bytes from 8.8.8.8 icmp_seq=1 ttl=252 time=3.529 ms
84 bytes from 8.8.8.8 icmp_seq=2 ttl=252 time=3.645 ms
84 bytes from 8.8.8.8 icmp_seq=3 ttl=252 time=3.229 ms
84 bytes from 8.8.8.8 icmp_seq=4 ttl=252 time=3.585 ms
84 bytes from 8.8.8.8 icmp_seq=5 ttl=252 time=3.482 ms
IT_01> ping 8.8.8.884 bytes from 8.8.8.8 icmp_seq=1 ttl=252 time=3.175 ms
84 bytes from 8.8.8.8 icmp_seq=2 ttl=252 time=3.797 ms
84 bytes from 8.8.8.8 icmp_seq=3 ttl=252 time=5.337 ms
84 bytes from 8.8.8.8 icmp_seq=4 ttl=252 time=4.087 ms
84 bytes from 8.8.8.8 icmp_seq=5 ttl=252 time=4.176 ms
WEB_Server#ping 8.8.8.8Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 8.8.8.8, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 3/3/4 ms
Các máy bên dưới có thể truy cập internet thành công
WEB_Server#traceroute 8.8.8.8 numericType escape sequence to abort.
Tracing the route to 8.8.8.8
VRF info: (vrf in name/id, vrf out name/id)
1 192.168.97.254 1 msec 0 msec 1 msec
2 192.168.99.253 1 msec 1 msec 1 msec
3 192.168.98.254 2 msec 1 msec 1 msec
4 200.2.21.1 3 msec 4 msec 3 msec
5 100.2.12.1 3 msec * 3 msec
DHCP_Server#traceroute 8.8.8.8 numericType escape sequence to abort.
Tracing the route to 8.8.8.8
VRF info: (vrf in name/id, vrf out name/id)
1 192.168.100.254 1 msec 1 msec 1 msec
2 192.168.98.254 1 msec 2 msec 2 msec
3 200.2.21.1 3 msec 3 msec 2 msec
4 100.2.12.1 4 msec * 4 msec
IT_01> tracer 8.8.8.8trace to 8.8.8.8, 8 hops max, press Ctrl+C to stop
1 192.168.101.254 2.165 ms 1.912 ms 1.844 ms
2 192.168.98.254 2.446 ms 2.108 ms 2.618 ms
3 200.2.21.1 3.123 ms 3.119 ms 2.969 ms
4 *100.2.12.1 3.426 ms (ICMP type:3, code:3, Destination port unreachable)
Qua kết quả traceroute ta thấy các thiết bị bên dưới đã kết nối internet đúng theo thứ tự yêu cầu đặt ra.
4. Chạy OSPF trên Core_Sw, DMZ_Router, Firewall đảm bảo:
4a. Server Zone và vlan 100-103 muốn truy cập vào Web_server bắt phải thông qua Firewall theo đúng thứ tự: (1) Default gateway là các SVI trên Core_Sw, (2) Firewall IP 192.168.98.254, (3) DMZ Router IP 192.168.99.252, (4) Web_Server.
Kiểm tra trước khi cấu hình
ACC_Server#traceroute 192.168.97.1 numericType escape sequence to abort.
Tracing the route to 192.168.97.1
VRF info: (vrf in name/id, vrf out name/id)
1 192.168.100.254 1 msec 1 msec 1 msec
2 192.168.99.252 2 msec 1 msec 2 msec
3 192.168.97.1 2 msec * 2 msec
DHCP_Server#traceroute 192.168.97.1 numericType escape sequence to abort.
Tracing the route to 192.168.97.1
VRF info: (vrf in name/id, vrf out name/id)
1 192.168.100.254 2 msec 1 msec 1 msec
2 192.168.99.252 1 msec 2 msec 2 msec
3 192.168.97.1 2 msec * 2 msec
ACC_01> trace 192.168.97.1trace to 192.168.97.1, 8 hops max, press Ctrl+C to stop
1 192.168.102.254 2.601 ms 0.769 ms 0.909 ms
2 192.168.99.252 1.766 ms 1.896 ms 2.804 ms
3 *192.168.97.1 1.996 ms (ICMP type:3, code:3, Destination port unreachable) *
HR_01> trace 192.168.97.1trace to 192.168.97.1, 8 hops max, press Ctrl+C to stop
1 192.168.103.254 0.949 ms 1.460 ms 0.722 ms
2 192.168.99.252 1.471 ms 1.085 ms 0.984 ms
3 *192.168.97.1 1.710 ms (ICMP type:3, code:3, Destination port unreachable) *
IT_01> trace 192.168.97.1trace to 192.168.97.1, 8 hops max, press Ctrl+C to stop
1 192.168.101.254 2.161 ms 1.726 ms 1.806 ms
2 192.168.99.252 2.526 ms 2.602 ms 2.252 ms
3 *192.168.97.1 2.761 ms (ICMP type:3, code:3, Destination port unreachable) *
Next-hop thứ 2 hiện tại trong kết quả tracert đang trỏ về IP 192.168.99.252 chưa đúng với yêu cầu
WEB_Server#traceroute 192.168.100.1 numericType escape sequence to abort.
Tracing the route to 192.168.100.1
VRF info: (vrf in name/id, vrf out name/id)
1 192.168.97.254 1 msec 0 msec 1 msec
2 192.168.99.253 2 msec 1 msec 1 msec
3 192.168.100.1 3 msec * 2 msec
Next-hop thứ 2 đúng phải là 192.168.99.254
- Cấu hình:
Core_Sw:
no ip route 192.168.97.0 255.255.255.0 192.168.99.252
!
router ospf 1
router-id 1.1.1.1
exit
interface range vlan 99-103, ethernet 2/2
ip ospf 1 area 0
end
write
DMZ_Router:
router ospf 1
router-id 2.2.2.2
exit
interface range ethernet 0/0-1
ip ospf 1 area 0
end
write
Firewall:
router ospf 1
router-id 3.3.3.3
exit
interface range ethernet 0/1-2
ip ospf 1 area 0
end
write
- Kiểm tra:
DMZ_Router#show ip ospf interface ethernet 0/1Ethernet0/1 is up, line protocol is up
Internet Address 192.168.97.254/24, Area 0, Attached via Interface Enable
Process ID 1, Router ID 2.2.2.2, Network Type BROADCAST, Cost: 10
Topology-MTID Cost Disabled Shutdown Topology Name
0 10 no no Base
Enabled by interface config, including secondary ip addresses
Transmit Delay is 1 sec, State DR, Priority 1
Designated Router (ID) 2.2.2.2, Interface address 192.168.97.254
No backup designated router on this network
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
oob-resync timeout 40
Hello due in 00:00:07
Supports Link-local Signaling (LLS)
Cisco NSF helper support enabled
IETF NSF helper support enabled
Index 1/1, flood queue length 0
Next 0x0(0)/0x0(0)
Last flood scan length is 0, maximum is 0
Last flood scan time is 0 msec, maximum is 0 msec
Neighbor Count is 0, Adjacent neighbor count is 0
Suppress hello for 0 neighbor(s)
Firewall#show ip ospf interface ethernet 0/1Ethernet0/1 is up, line protocol is up
Internet Address 192.168.99.254/29, Area 0, Attached via Interface Enable
Process ID 1, Router ID 3.3.3.3, Network Type BROADCAST, Cost: 10
Topology-MTID Cost Disabled Shutdown Topology Name
0 10 no no Base
Enabled by interface config, including secondary ip addresses
Transmit Delay is 1 sec, State DR, Priority 1
Designated Router (ID) 3.3.3.3, Interface address 192.168.99.254
Backup Designated router (ID) 2.2.2.2, Interface address 192.168.99.252
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
oob-resync timeout 40
Hello due in 00:00:02
Supports Link-local Signaling (LLS)
Cisco NSF helper support enabled
IETF NSF helper support enabled
Index 2/2, flood queue length 0
Next 0x0(0)/0x0(0)
Last flood scan length is 1, maximum is 2
Last flood scan time is 0 msec, maximum is 1 msec
Neighbor Count is 2, Adjacent neighbor count is 2
Adjacent with neighbor 1.1.1.1
Adjacent with neighbor 2.2.2.2 (Backup Designated Router)
Suppress hello for 0 neighbor(s)
Core_Sw#show ip ospf interface ethernet 2/2Ethernet2/2 is up, line protocol is up (connected)
Internet Address 192.168.98.253/29, Area 0, Attached via Interface Enable
Process ID 1, Router ID 1.1.1.1, Network Type BROADCAST, Cost: 10
Topology-MTID Cost Disabled Shutdown Topology Name
0 10 no no Base
Enabled by interface config, including secondary ip addresses
Transmit Delay is 1 sec, State DR, Priority 1
Designated Router (ID) 1.1.1.1, Interface address 192.168.98.253
Backup Designated router (ID) 3.3.3.3, Interface address 192.168.98.254
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
oob-resync timeout 40
Hello due in 00:00:06
Supports Link-local Signaling (LLS)
Cisco NSF helper support enabled
IETF NSF helper support enabled
Index 1/1, flood queue length 0
Next 0x0(0)/0x0(0)
Last flood scan length is 1, maximum is 2
Last flood scan time is 0 msec, maximum is 0 msec
Neighbor Count is 1, Adjacent neighbor count is 1
Adjacent with neighbor 3.3.3.3 (Backup Designated Router)
Suppress hello for 0 neighbor(s)
Core_Sw#show ip ospf interface vlan 99Vlan99 is up, line protocol is up
Internet Address 192.168.99.253/29, Area 0, Attached via Interface Enable
Process ID 1, Router ID 1.1.1.1, Network Type BROADCAST, Cost: 1
Topology-MTID Cost Disabled Shutdown Topology Name
0 1 no no Base
Enabled by interface config, including secondary ip addresses
Transmit Delay is 1 sec, State DROTHER, Priority 1
Designated Router (ID) 3.3.3.3, Interface address 192.168.99.254
Backup Designated router (ID) 2.2.2.2, Interface address 192.168.99.252
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
oob-resync timeout 40
Hello due in 00:00:03
Supports Link-local Signaling (LLS)
Cisco NSF helper support enabled
IETF NSF helper support enabled
Index 6/6, flood queue length 0
Next 0x0(0)/0x0(0)
Last flood scan length is 1, maximum is 3
Last flood scan time is 0 msec, maximum is 0 msec
Neighbor Count is 2, Adjacent neighbor count is 2
Adjacent with neighbor 2.2.2.2 (Backup Designated Router)
Adjacent with neighbor 3.3.3.3 (Designated Router)
Suppress hello for 0 neighbor(s)
Phân tích: Để chọn đường đi từ vlan 100-103 đến Web_server ta có thể tính bằng tổng metric(cost) theo hướng ngược lại từ web_server đến các vlan theo nguyên tắt vào cộng ra không cộng, và sẽ có 2 hướng đi với 2 giá trị tương ứng:
* Et0/1 của DMZ router + Et0/1 của Firewall + Et2/2 của Core_Sw = 10 + 10 + 10 = 30 (I)
* Et0/1 của DMZ router + Vlan 99 trên Core_Sw = 10 + 1 = 11 (II)
Ta thấy tổng path-cost theo hướng (II) = 11 tốt hơn theo hướng (I) nên chắc chắn hướng đi hiện tại sẽ chọn là hướng (II)
Core_Sw#show ip route 192.168.97.1Routing entry for 192.168.97.0/24
Known via "ospf 1", distance 110, metric 11, type intra area
Last update from 192.168.99.252 on Vlan99, 01:58:49 ago
Routing Descriptor Blocks:
* 192.168.99.252, from 2.2.2.2, 01:58:49 ago, via Vlan99
Route metric is 11, traffic share count is 1
Kết quả bảng route hiện tại để đến Web_server 192.168.97.1 bắt buột phải đi qua vlan 99 và next-hop 192.168.99.252 theo phân tích trên.
Để hiệu chỉnh đường đi của ospf có nhiều cách, trong trường hợp này ta hiệu chỉnh cost sao cho tổng path cost đến web_server đi qua cổng Ethernet 2/2 phải tốt hơn tổng path cost đi qua vlan 99 và cụ thể là: Et0/1 của DMZ router + Vlan 99 trên Core_Sw phải lớn hơn 30 (30 là kết quả phân tích theo hướng (I)) là được.
Core_Sw:
interface vlan 99
ip ospf cost 21
end
write
Chỉnh cost của ospf trên vlan 99 = 21. Và theo cách phân tích trên tổng path-cost = 30 - theo hướng (I) sẽ được chọn vì sau khi hiệu chỉnh cost trên cổng vlan 99 tổng path-cost theo hướng (II) 10 + 21 = 31 > 30.
Core_Sw#show ip ospf interface vlan 99Vlan99 is up, line protocol is up
Internet Address 192.168.99.253/29, Area 0, Attached via Interface Enable
Process ID 1, Router ID 1.1.1.1, Network Type BROADCAST, Cost: 21
Topology-MTID Cost Disabled Shutdown Topology Name
0 21 no no Base
Enabled by interface config, including secondary ip addresses
Transmit Delay is 1 sec, State DROTHER, Priority 1
Designated Router (ID) 3.3.3.3, Interface address 192.168.99.254
Backup Designated router (ID) 2.2.2.2, Interface address 192.168.99.252
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
oob-resync timeout 40
Hello due in 00:00:09
Supports Link-local Signaling (LLS)
Cisco NSF helper support enabled
IETF NSF helper support enabled
Index 6/6, flood queue length 0
Next 0x0(0)/0x0(0)
Last flood scan length is 0, maximum is 3
Last flood scan time is 0 msec, maximum is 1 msec
Neighbor Count is 2, Adjacent neighbor count is 2
Adjacent with neighbor 2.2.2.2 (Backup Designated Router)
Adjacent with neighbor 3.3.3.3 (Designated Router)
Suppress hello for 0 neighbor(s)
Core_Sw#show ip route 192.168.97.1
Routing entry for 192.168.97.0/24
Known via "ospf 1", distance 110, metric 30, type intra area
Last update from 192.168.98.254 on Ethernet2/2, 00:01:02 ago
Routing Descriptor Blocks:
* 192.168.98.254, from 2.2.2.2, 00:01:02 ago, via Ethernet2/2
Route metric is 30, traffic share count is 1
Sau khi điều chỉnh cost, route đến Web_server đã đi qua Ethernet2/2, đúng như lập luận ở trên
ACC_01> trace 192.168.97.1trace to 192.168.97.1, 8 hops max, press Ctrl+C to stop
1 192.168.102.254 1.280 ms 0.983 ms 0.906 ms
2 192.168.98.254 1.970 ms 1.573 ms 1.764 ms
3 192.168.99.252 2.358 ms 2.006 ms 1.977 ms
4 *192.168.97.1 2.757 ms (ICMP type:3, code:3, Destination port unreachable) *
HR_01> trace 192.168.97.1trace to 192.168.97.1, 8 hops max, press Ctrl+C to stop
1 192.168.103.254 1.024 ms 1.282 ms 0.938 ms
2 192.168.98.254 1.461 ms 1.521 ms 1.476 ms
3 192.168.99.252 2.128 ms 1.689 ms 1.916 ms
4 *192.168.97.1 2.580 ms (ICMP type:3, code:3, Destination port unreachable) *
IT_01> trace 192.168.97.1trace to 192.168.97.1, 8 hops max, press Ctrl+C to stop
1 192.168.101.254 1.567 ms 1.632 ms 1.726 ms
2 192.168.98.254 2.493 ms 2.336 ms 2.178 ms
3 192.168.99.252 2.617 ms 2.609 ms 2.116 ms
4 *192.168.97.1 3.055 ms (ICMP type:3, code:3, Destination port unreachable) *
DHCP_Server#traceroute 192.168.97.1 numericType escape sequence to abort.
Tracing the route to 192.168.97.1
VRF info: (vrf in name/id, vrf out name/id)
1 192.168.100.254 1 msec 1 msec 0 msec
2 192.168.98.254 1 msec 1 msec 1 msec
3 192.168.99.252 2 msec 2 msec 2 msec
4 192.168.97.1 2 msec * 5 msec
Ta thấy các thứ tự trong kết quả tracert đã đáp ứng được yêu cầu đề bài.
Giải thích trước khi cấu hình: Nếu chọn đường đi theo tổng path-cost trong ospf tương tự như lập luận ở câu 4a ta có:
* cost của vlan 100 trên Core_Sw + cost Et0/2 trên Firewall + cost E0/t của DMZ_Router = 1 + 10 + 10 =21 (III)
* cost của vlan 100 trên Core_Sw + cost E0/t của DMZ_Router = 1 + 10 = 11 (IV)
Ta thấy (IV) sẽ luôn được chọn.
DMZ_Router#show ip route 192.168.100.1Routing entry for 192.168.100.0/24
Known via "ospf 1", distance 110, metric 11, type intra area
Last update from 192.168.99.253 on Ethernet0/0, 00:01:32 ago
Routing Descriptor Blocks:
* 192.168.99.253, from 1.1.1.1, 00:01:32 ago, via Ethernet0/0
Route metric is 11, traffic share count is 1
Nêu với yêu cầu của bài này chúng ta sẽ không chọn cách chọn hướng đi bằng metric/cost.
DMZ_Router#show ip route ospfCodes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is 192.168.99.253 to network 0.0.0.0
192.168.98.0/29 is subnetted, 1 subnets
O 192.168.98.248 [110/20] via 192.168.99.254, 03:07:12, Ethernet0/0
[110/20] via 192.168.99.253, 03:07:12, Ethernet0/0
O 192.168.100.0/24 [110/11] via 192.168.99.253, 00:06:02, Ethernet0/0
O 192.168.101.0/24 [110/11] via 192.168.99.253, 23:54:27, Ethernet0/0
O 192.168.102.0/24 [110/11] via 192.168.99.253, 23:54:27, Ethernet0/0
O 192.168.103.0/24 [110/11] via 192.168.99.253, 23:54:27, Ethernet0/0
Route trên DMZ_Router hiện tại học được các lớp mạng của vlan 100-103 thông qua OSPF có AD =110. Để đơn giản trên DMZ_Router ta tạo thêm Static route với AD <110 lúc này hướng đi đến các vlan 100-103 chắc chắn sẽ được chọn và hiển thị trong bảng routing vì AD < 110.
DMZ_Router:
ip route 192.168.100.0 255.255.255.0 192.168.99.254 100
DMZ_Router#show ip routeCodes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is 192.168.99.253 to network 0.0.0.0
S* 0.0.0.0/0 [1/0] via 192.168.99.253
192.168.97.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.97.0/24 is directly connected, Ethernet0/1
L 192.168.97.254/32 is directly connected, Ethernet0/1
192.168.98.0/29 is subnetted, 1 subnets
O 192.168.98.248 [110/20] via 192.168.99.254, 03:17:23, Ethernet0/0
[110/20] via 192.168.99.253, 03:17:23, Ethernet0/0
192.168.99.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.99.248/29 is directly connected, Ethernet0/0
L 192.168.99.252/32 is directly connected, Ethernet0/0
S 192.168.100.0/24 [100/0] via 192.168.99.254
O 192.168.101.0/24 [110/11] via 192.168.99.253, 1d00h, Ethernet0/0
O 192.168.102.0/24 [110/11] via 192.168.99.253, 1d00h, Ethernet0/0
O 192.168.103.0/24 [110/11] via 192.168.99.253, 1d00h, Ethernet0/0
DMZ_Router#show ip route 192.168.100.0Routing entry for 192.168.100.0/24
Known via "static", distance 100, metric 0
Routing Descriptor Blocks:
* 192.168.99.254
Route metric is 0, traffic share count is 1
Bây giờ đường đi đến vlan 100 sẽ thông qua gateway 192.168.99.254
WEB_Server#traceroute 192.168.100.1 numericType escape sequence to abort.
Tracing the route to 192.168.100.1
VRF info: (vrf in name/id, vrf out name/id)
1 192.168.97.254 1 msec 1 msec 0 msec
2 192.168.99.254 2 msec 2 msec 1 msec
3 192.168.98.253 1 msec 2 msec 3 msec
4 192.168.100.1 6 msec * 4 msec
Đã đáp ứng đúng yêu cầu đặt ra.
Tương tự ta cấu hình cho vlan 101-103
DMZ_Router:
ip route 192.168.101.0 255.255.255.0 192.168.99.254 100
ip route 192.168.102.0 255.255.255.0 192.168.99.254 100
ip route 192.168.103.0 255.255.255.0 192.168.99.254 100
DMZ_Router#show ip routeCodes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is 192.168.99.253 to network 0.0.0.0
S* 0.0.0.0/0 [1/0] via 192.168.99.253
192.168.97.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.97.0/24 is directly connected, Ethernet0/1
L 192.168.97.254/32 is directly connected, Ethernet0/1
192.168.98.0/29 is subnetted, 1 subnets
O 192.168.98.248 [110/20] via 192.168.99.254, 03:35:30, Ethernet0/0
[110/20] via 192.168.99.253, 03:35:30, Ethernet0/0
192.168.99.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.99.248/29 is directly connected, Ethernet0/0
L 192.168.99.252/32 is directly connected, Ethernet0/0
S 192.168.100.0/24 [100/0] via 192.168.99.254
S 192.168.101.0/24 [100/0] via 192.168.99.254
S 192.168.102.0/24 [100/0] via 192.168.99.254
S 192.168.103.0/24 [100/0] via 192.168.99.254
Tương tự với lập luận với vlan 100, yêu cầu 4b đã được giải quyết
4c. Kiểm tra đảm bảo Web Server truy cập internet theo đúng thứ tự: (1) default gateway IP 192.168.97.254, (2) IP của Core_Sw 192.168.99.253, (3) IP của firewall 192.168.98.254, (4) IP của R1 200.2.21.1.
WEB_Server#traceroute 8.8.8.8 numericĐã đáp ứng đúng yêu cầu đặt ra của bàiType escape sequence to abort.
Tracing the route to 8.8.8.8
VRF info: (vrf in name/id, vrf out name/id)
1 192.168.97.254 1 msec 0 msec 0 msec
2 192.168.99.253 2 msec 1 msec 2 msec
3 192.168.98.254 2 msec 2 msec 2 msec
4 200.2.21.1 3 msec 2 msec 3 msec
5 100.2.12.1 3 msec * 4 msec
4d. Kiểm tra đảm bảo rằng Web server, Server Zone, Vlan 101-103 có thể giao tiếp được với nhau khi firewall down.
Hiện tại trên DMZ_Router học được router đến vlan 100-103 từ OSPF và Static route, vì AD của static route trong trường hợp này = 100 tốt hơn AD của OSPF nên đường đi đến các vlan 100-103 sẽ chọn qua hướng 192.168.99.254.
Trong trường hợp này ta dùng kỹ thuật TRACK + IP SLA để kiểm tra rằng: nếu không đến được IP 192.168.99.254 thì xóa route static ra khỏi bảng route, lúc này DMZ_Router chỉ còn route học được thông qua OSPF nên bảng route sẽ hiển thị trong bảng route và next-hop sẽ đi qua là 192.168.99.253.
ip sla 99254
icmp-echo 192.168.99.254
threshold 2
frequency 10
exit
!
ip sla schedule 99254 life forever start-time now
!
track 254 ip sla 99254 reachability
exit
!
no ip route 192.168.100.0 255.255.255.0 192.168.99.254 100
ip route 192.168.100.0 255.255.255.0 192.168.99.254 50 track 254
!
no ip route 192.168.101.0 255.255.255.0 192.168.99.254 100
ip route 192.168.101.0 255.255.255.0 192.168.99.254 50 track 254
!
no ip route 192.168.102.0 255.255.255.0 192.168.99.254 100
ip route 192.168.102.0 255.255.255.0 192.168.99.254 50 track 254
!
no ip route 192.168.103.0 255.255.255.0 192.168.99.254 100
ip route 192.168.103.0 255.255.255.0 192.168.99.254 50 track 254
end
write
Noted: Cấu hình ip sla tùy từng version của OS mà có cách cấu hình khác nhau đôi chút.
Xóa Static route có AD =100 thay bằng static route có AD = 50 kết hợp với kỹ thuật track để kiểm tra IP 192.168.99.254 có online không và thực hiện điều chỉnh bảng route cho phù hợp.
DMZ_Router#show ip routeHiện tại đường đi từ Web server đi đến các vlan 100-103 đang đi thông qua IP 192.168.99.254 với AD = 50Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is 192.168.99.253 to network 0.0.0.0
S* 0.0.0.0/0 [1/0] via 192.168.99.253
192.168.97.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.97.0/24 is directly connected, Ethernet0/1
L 192.168.97.254/32 is directly connected, Ethernet0/1
192.168.98.0/29 is subnetted, 1 subnets
O 192.168.98.248 [110/20] via 192.168.99.254, 00:27:45, Ethernet0/0
[110/20] via 192.168.99.253, 00:47:05, Ethernet0/0
192.168.99.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.99.248/29 is directly connected, Ethernet0/0
L 192.168.99.252/32 is directly connected, Ethernet0/0
S 192.168.100.0/24 [50/0] via 192.168.99.254
S 192.168.101.0/24 [50/0] via 192.168.99.254
S 192.168.102.0/24 [50/0] via 192.168.99.254
Firewall:
interface ethernet 0/1
shutdown
Thử shutdown interface Et0/1 của Fw để kiểm tra
DMZ_Router#*Nov 6 08:27:36.297: %TRACKING-5-STATE: 254 ip sla 99254 reachability Up->Down
Thông báo trên DMZ_Router trạng thái của SLA đã down
DMZ_Router#show ip routeCodes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is 192.168.99.253 to network 0.0.0.0
S* 0.0.0.0/0 [1/0] via 192.168.99.253
192.168.97.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.97.0/24 is directly connected, Ethernet0/1
L 192.168.97.254/32 is directly connected, Ethernet0/1
192.168.98.0/29 is subnetted, 1 subnets
O 192.168.98.248 [110/20] via 192.168.99.253, 00:57:53, Ethernet0/0
192.168.99.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.99.248/29 is directly connected, Ethernet0/0
L 192.168.99.252/32 is directly connected, Ethernet0/0
O 192.168.100.0/24 [110/11] via 192.168.99.253, 00:02:13, Ethernet0/0
O 192.168.101.0/24 [110/11] via 192.168.99.253, 00:02:13, Ethernet0/0
O 192.168.102.0/24 [110/11] via 192.168.99.253, 00:02:13, Ethernet0/0
O 192.168.103.0/24 [110/11] via 192.168.99.253, 00:02:13, Ethernet0/0
Bây giờ bảng route hiện tại đến các vlan 100-103 là học được từ OSPF và thông qua IP 192.168.99.253
WEB_Server#traceroute 192.168.100.1 numericType escape sequence to abort.
Tracing the route to 192.168.100.1
VRF info: (vrf in name/id, vrf out name/id)
1 192.168.97.254 5 msec 1 msec 1 msec
2 192.168.99.253 1 msec 1 msec 2 msec
3 192.168.100.1 2 msec * 3 msec
Kết quả tracert cho thấy đã từ web_server đi đến vlan 100 không còn qua firewall nữa
DHCP_Server#traceroute 192.168.97.1 numericType escape sequence to abort.
Tracing the route to 192.168.97.1
VRF info: (vrf in name/id, vrf out name/id)
1 192.168.100.254 1 msec 1 msec 1 msec
2 192.168.99.252 2 msec 2 msec 1 msec
3 192.168.97.1 2 msec * 3 msec
Và từ vlan 100 đến web_server cũng không còn đi qua firewall nữa.
Các bạn tự kiểm tra các vlan còn lại.
5. Cấu hình rapid spanning tree và hiệu chỉnh sao cho:
5a. Core_Sw là root bridge cho tất cả các vlan
Cấu hình:
spanning-tree mode rapid-pvst
spanning-tree vlan 1-4094 priority 4096
bài lab này chọn cách cấu hình thay đổi và điền priority trực tiếp 1 số cụ thể, tuy nhiên vẫn có cách khác để cấu hình 1 switch làm root bridge ví dụ: spanning-tree vlan 1-4094 root primary
Kiểm tra:
Core_Sw#show spanning-tree vlan 101Trạng thái các cổng của root brigde là forward.VLAN0101
Spanning tree enabled protocol rstp
Root ID Priority 4197
Address aabb.cc00.4000
This bridge is the root
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 4197 (priority 4096 sys-id-ext 101)
Address aabb.cc00.4000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Po3 Desg FWD 56 128.65 Shr
Po2 Desg FWD 56 128.66 Shr
Số 4197 = 4096 + VLAN ID = 4096 + 101 = 4179
Core_Sw#show spanning-tree vlan 102VLAN0102
Spanning tree enabled protocol rstp
Root ID Priority 4198
Address aabb.cc00.4000
This bridge is the root
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 4198 (priority 4096 sys-id-ext 102)
Address aabb.cc00.4000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Po3 Desg FWD 56 128.65 Shr
Po2 Desg FWD 56 128.66 Shr
Core_Sw#show spanning-tree vlan 103VLAN0103
Spanning tree enabled protocol rstp
Root ID Priority 4199
Address aabb.cc00.4000
This bridge is the root
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 4199 (priority 4096 sys-id-ext 103)
Address aabb.cc00.4000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Po3 Desg FWD 56 128.65 Shr
Po2 Desg FWD 56 128.66 Shr
Kết quả cho thấy Core_Sw là root của các vlan như đề bài yêu cầu.
Trong bài lab này, cấu hình đến đây là spanning tree block các port đã tối ưu rồi chỉ cần cấu hình spanning port past cho các cổng đấu nối đến host nữa là đạt, tuy nhiên chúng ta nên tham khảo thêm câu 5b và 5c để biết cách tinh chỉnh để spanning block đúng cổng mà chúng ta chỉ định.
5b. AC_02 là backup root cho các Vlan 101, vlan 103; cấu hình port past cho các cổng Et1/1-2, Et0/3 của AC_02; tinh chỉnh trên AC_01 để port Po2 là port block cho vlan 101, 103
Yêu cầu này có nghĩa là nếu trên switch AC_01 bất kỳ host nào thuộc vlan 101 và vlan 103 muốn truy cập đến IP thuộc lớp mạng khác thì: (1) xuất phát từ AC_01, (2) phải đi qua switch AC_02, (3) đến Core_Sw, (4)...đến đích mong muốn.
Trong bài lab này ta phải cấu hình sao cho cổng Po2 trên switch AC_01 phải là port block.
Kiểm tra trước khi cấu hình:
AC_01#show spanning-tree vlan 101VLAN0101
Spanning tree enabled protocol ieee
Root ID Priority 4197
Address aabb.cc00.4000
Cost 56
Port 65 (Port-channel2)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32869 (priority 32768 sys-id-ext 101)
Address aabb.cc00.1000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Desg FWD 100 128.1 Shr
Po2 Root FWD 56 128.65 Shr
AC_01#show spanning-tree vlan 103VLAN0103
Spanning tree enabled protocol ieee
Root ID Priority 4199
Address aabb.cc00.4000
Cost 56
Port 65 (Port-channel2)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32871 (priority 32768 sys-id-ext 103)
Address aabb.cc00.1000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Desg FWD 100 128.1 Shr
Et1/3 Desg FWD 100 128.8 Shr
Po2 Root FWD 56 128.65 Shr
Trên switch AC_01 cổng Po2 hiện đang ở trạng thái forward.
AC_02#show spanning-tree vlan 101VLAN0101
Spanning tree enabled protocol ieee
Root ID Priority 4197
Address aabb.cc00.4000
Cost 56
Port 65 (Port-channel3)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32869 (priority 32768 sys-id-ext 101)
Address aabb.cc00.2000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Altn BLK 100 128.1 Shr
Et0/3 Desg FWD 100 128.4 Shr
Et1/0 Desg FWD 100 128.5 Shr Edge
Po3 Root FWD 56 128.65 Shr
AC_02#show spanning-tree vlan 103VLAN0103
Spanning tree enabled protocol ieee
Root ID Priority 4199
Address aabb.cc00.4000
Cost 56
Port 65 (Port-channel3)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32871 (priority 32768 sys-id-ext 103)
Address aabb.cc00.2000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Altn BLK 100 128.1 Shr
Et1/1 Desg FWD 100 128.6 Shr
Po3 Root FWD 56 128.65 Shr
Trên switch AC_02 cổng Et0/0 đang ở trạng thái block.
Có nhiều cách để điều chỉnh để port chuyển sang trạng thái block. Trong trường hợp này ta chọn là cách điều chỉnh cost trên cổng.
Lý giải tại sao trong vlan 101 port block trên cổng Et0/0 của switch AC_02 như sau:
- Tổng path cost của vlan 101 tính trong phân đoạn giữa switch AC_01 và AC_02 là: cost của cổng Po + cost của Et0/0 được tính ngược từ Core_Sw tình về AC_0X
- Tổng path cost từ AC_01 về Core_Sw thông qua AC_02: 56 (Po3 của AC_02) + 100 (Et0/0 của AC_01) = 156 (a)
- Tổng path cost từ AC_01 về Core_Sw chính là cost của Po2 = 56 (b)
Tổng path cost của (b) tốt hơn (a) nên Po2 trên AC_01 không bị block. Để port block là Po2 trên switch AC_01 thì ta phải tính làm sao tổng path cost của nó phải lớn hơn kết quả (a) 156 là được.
Lý thuyết spanning tree tại đây
Cấu hình:
AC_02:
spanning-tree mode rapid-pvst
spanning-tree vlan 101 priority 12288
spanning-tree vlan 103 priority 12288
!
interface range ethernet 1/1-2, ethernet 0/3
spanning-tree portfast
end
write
Cấu hình AC_02 là backup root bằng điều chỉnh priority, cũng có thể thay băng câu lệnh spanning-tree vlan <vlan id> root secondary
AC_01:
interface po2
spanning-tree vlan 101 cost 157
spanning-tree vlan 103 cost 157
end
write
Điều chỉnh cost trên trên cổng Po2 là 157 là đủ cho các vlan 101, vlan 103
Kiểm tra:
AC_01#show spanning-tree vlan 101VLAN0101
Spanning tree enabled protocol rstp
Root ID Priority 4197
Address aabb.cc00.4000
Cost 156
Port 1 (Ethernet0/0)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32869 (priority 32768 sys-id-ext 101)
Address aabb.cc00.1000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Root FWD 100 128.1 Shr
Po2 Altn BLK 157 128.65 Shr
AC_01#show spanning-tree vlan 103VLAN0103
Spanning tree enabled protocol rstp
Root ID Priority 4199
Address aabb.cc00.4000
Cost 156
Port 1 (Ethernet0/0)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32871 (priority 32768 sys-id-ext 103)
Address aabb.cc00.1000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Root FWD 100 128.1 Shr
Et1/3 Desg FWD 100 128.8 Shr
Po2 Altn BLK 157 128.65 Shr
AC_02#show spanning-tree vlan 101VLAN0101
Spanning tree enabled protocol rstp
Root ID Priority 4197
Address aabb.cc00.4000
Cost 56
Port 65 (Port-channel3)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 12389 (priority 12288 sys-id-ext 101)
Address aabb.cc00.2000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Desg FWD 100 128.1 Shr
Et0/3 Desg FWD 100 128.4 Shr Edge
Et1/0 Desg FWD 100 128.5 Shr Edge
Po3 Root FWD 56 128.65 Shr
AC_02#show spanning-tree vlan 103VLAN0103
Spanning tree enabled protocol rstp
Root ID Priority 4199
Address aabb.cc00.4000
Cost 56
Port 65 (Port-channel3)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 12391 (priority 12288 sys-id-ext 103)
Address aabb.cc00.2000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Desg FWD 100 128.1 Shr
Et1/1 Desg FWD 100 128.6 Shr Edge
Po3 Root FWD 56 128.65 Shr
Cổng Po2 trên AC_01 đã block đúng yêu cầu đặt ra.
5c. AC_01 là backup root cho các Vlan 102; cấu hình port past cho các cổng Et1/1-3 của AC_01; tinh chỉnh trên AC_02 để port Po2 là port block cho vlan 102
Tương tự câu 5b với vlan 102 ta điều chỉnh cost sao cho cổng Po3 trên AC_02 phải ở trạng thái block
Cấu hình:
AC_01:
spanning-tree mode rapid-pvst
spanning-tree vlan 102 root secondary
!
interface range ethernet 01/1-3
spanning-tree portfast
end
write
AC_02:
spanning-tree mode rapid-pvst
!
interface po 3
spanning-tree vlan 102 cost 157
end
write
Kiểm tra:
AC_02#show spanning-tree vlan 102VLAN0102
Spanning tree enabled protocol rstp
Root ID Priority 4198
Address aabb.cc00.4000
Cost 156
Port 1 (Ethernet0/0)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32870 (priority 32768 sys-id-ext 102)
Address aabb.cc00.2000
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Root FWD 100 128.1 Shr
Et1/2 Desg FWD 100 128.7 Shr Edge
Po3 Altn BLK 157 128.65 Shr
Đã đáp ứng được yêu cầu đặt ra.
6. Cấu hình đảm bảo khi firewall chết tất PCs trong vùng LAN và vùng DMZ vẫn có thể truy cập được internet
Có nhiều cách để giải quyết vấn đề này tuy nhiên trong LAB đưa ra gợi ý:
- Đặt ip cho vlan 200
- Trỏ default route đến R1 sao cho AD có độ ưu tiên thấp hơn firewall (AD cao hơn ưu tiên thấp hơn). Nên thêm phân IP SLA kiểm tra trạng thái của firewall
- NAT overload và route tương ứng trên R1 (trong phần NAT overload nhớ loại trừ các IP mà firewall đã NAT để không ảnh hưởng đến các yêu cầu trước nếu firewall còn sống)
Kết luận: xong lab này chúng ta làm được:
- Từ sơ đồ đấu nối vật lý layer 1 ban đầu vẽ lại sẽ sơ đồ layer 2 (trong yêu cầu 5 nói về spanning tree)
- Vẽ được sơ đồ layer 3 từ sơ đồ vật lý (trong phần yêu cầu tạo vlan gán port vào vlan, và routing)
- Sử dụng EtherChannel để tăng băng thông đấu nối giữa các switch, và tăng khả năng dự phòng
- Dùng kỹ track ip sla để kiểm tra kết nối đến IP đầu xa và kết hợp với các giao thức route để điều chỉnh bảng routing một cách tự động
- Kỹ thuật chỉnh đường đi của gói tin trong giao thức OSPF bằng cách điều chỉnh cost
- Cấu hình VTP để đồng bộ vlan xuống các switch access đảm bảo tính nhất quán thông tin vlan trong hệ thống
- Cấu hình DHCP relay agent.
P/s: Về phần DHCP server chúng ta có thể bổ sung thêm phần ngoại trừ 1 địa chỉ IP cố định nào đó, hay cả 1 dãy IP liên tục, cấp ip bao gồm default gateway, DNS, quy định thời gian xin cấp lại ip....
Ví dụ:
Core_Sw:
ip dhcp excluded-address 192.168.104.1
ip dhcp excluded-address 192.168.104.200 192.168.104.254
!
ip dhcp pool DHCP_NgoaiTru
network 192.168.104.0 255.255.255.0
default-router 192.168.104.254
dns-server 8.8.8.8 4.4.4.4
lease 0 8 0
end
write
Cấu hình trên là cấp ip cho lớp mạng 192.168.104.0/24 không cấp ip 192.168.104.1, không cấp dãy ip từ 192.168.104.200 đến 192.168.104.254; thời gian xin cấp lại dhcp là 8 h. (lease <ngày> <giờ> <phút>)
Xong!
anh oi hình như có chút nhầm lẫn địa chỉ IP ở trên topo vs bảng quy hoạch IP á
ReplyDelete
